Android 架构设计MV系列

总结梳理下 Android 架构设计的几种模式

为什么我们的项目需要使用架构模式？个人理解使用架构模式是为了使我们的代码模块化，达到模块内部高内聚和模块间低耦合的目的，同时开发人员只需要关注相应的业务逻辑点，提高开发效率。当然，使用架构模式不一定是减少了代码量，相反还可能增加代码量；但是它帮你简化了逻辑，提高了扩展性和兼容性。针对不同的项目规模，合理采用或不采用架构模式都是值得考虑的。

MVC

MVC(Model-View-Controller)

Model: 模型层。主要是实体类，数据库，网络等存在的层面，Model 将新的数据发送到 View 层，用户得到数据响应。
View: 视图层。一般以 xml 为代表的视图界面，它显示来自 Model 层的数据，同时将用户的点击操作等事件传送到 Controller 层。
Controller 控制层。一般以 Activity/Fragment 为代表，它连接 Model 层和 View 层；它收到 View 层发送过来的事件请求，然后从 Model 层获取数据，并展示给 View 层。

优点

多视图可共用同一模型，重用性高；模块彼此独立清晰，耦合低。

缺点

增加了实现复杂性；视图与控制层联系过于紧密，没有完全解耦；视图层无法组件化，复用比较困难。

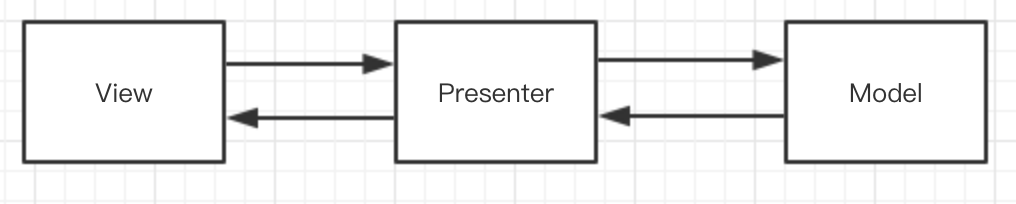

MVP

Model(Model View Presenter),Model: 逻辑模型，View: 视图模型，Presenter: 接口。

MVP 是 MVC 的升级版，让 Model 层和 View 层完全解耦，代码清晰。

MVP 中的 P，是 Presenter 的含义，和 MVC 比较类似，都是将用户对 View 的操作交付给 Presenter，Presenter 会执行相应的逻辑，在这过程中会操作 Model，当 Model 执行完业务逻辑之后，同样是通过观察者模式把自己的结果传递出去，不过不是告诉 View，而是告诉 Presenter，Presenter 得到消息后，通过 View 的接口更新页面。

这里详细代码可查看源码：AndroidArchitDemo

MVP 代码演示

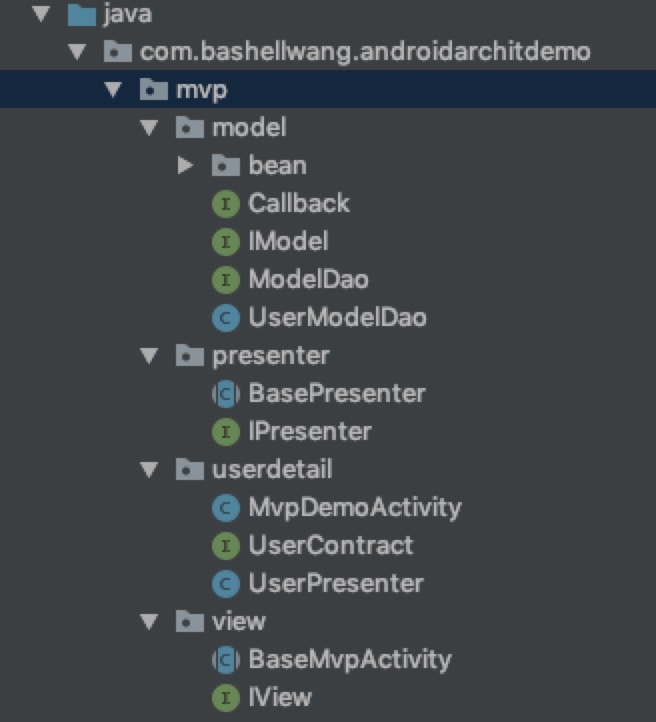

如图所示，代码结构分为三个模块，每个模块内封装了对应的基类。实际使用时，每个页面都会有一个对应的合约(Contract) 类，里面包含该页面的 View 接口和 Presenter 接口。

比如 userdetail 功能页面，里面就有对应的合约接口类，页面 UI 类以及 Presenter 实现类。这样做结构会比较清晰，当然每新建一个页面都有对应的合约及 Presenter 类，也是比较麻烦。

优点

Model 层和 View 层完成接耦；View 层可以组件化，便于单元测试。

缺点

接口类增多，实现复杂；View 层和 Presenter 层通过接口交互，一旦 View 层某个 UI 元素修改，需要修改接口，则所有接口事件均需要修改

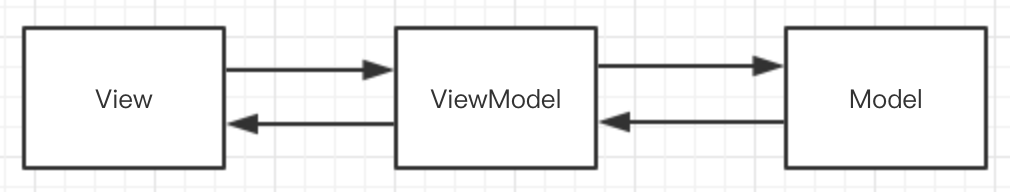

MVVM

Model: 模型层，负责数据实现和逻辑处理，类似 MVP。
View: 视图层，类似 MVP
ViewModel：创建关联，将 Model 层和 View 层绑定起来，实现双向绑定。

也就是说，MVVM 把 View 和 Model 的同步逻辑自动化了。以前 Presenter 负责的 View 和 Model 同步不再手动地进行操作，而是交由框架所提供的 Binder 进行负责。只需要告诉 Binder，View 显示的数据对应的是 Model 哪一部分即可。

Android 官方推出的 MVVM 的 DataBinding，便是一个双向绑定的库。

MVVM 代码演示

启用：build.gradle 中开启

android {
    ...

    dataBinding {
        enabled true
    }
}

Model 层定义相关的 bean 类以及数据获取逻辑，这块没什么特别之处，这里不特殊说明。

View 层即界面布局 xml 和 Activity 中引用

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">
    <data>
        <variable
            name="viewModel" type="com.bashellwang.androidarchitdemo.mvvm.viewmodel.SchoolViewModel" />
    </data>

    <android.support.constraint.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <TextView
            android:layout_marginTop="50dp"
            android:id="@+id/tv_name"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@{viewModel.mSchool.toString()}"
            android:textColor="#000000"
            android:textSize="16sp"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:id="@+id/tv_desc"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@{viewModel.mSchool.description}"
            android:textColor="#000000"
            android:layout_marginTop="20dp"
            android:textSize="16sp"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toBottomOf="@+id/tv_name" />

        <Button
            android:id="@+id/btn_get"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="随机查询学校"
            android:onClick="@{viewModel.onItemClick}"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toBottomOf="@+id/tv_desc" />

    </android.support.constraint.ConstraintLayout>

</layout>

public class MvvmDemoActivity extends AppCompatActivity {

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        ActivityMvvmDemoBinding binding = DataBindingUtil.setContentView(this, R.layout.activity_mvvm_demo);
        SchoolViewModel viewModel = new SchoolViewModel(binding);
    }
}

可以看到 View 层只处理 UI 相关的逻辑。

ViewModel 层处理业务相关逻辑，这里继承 BaseObservable，当获取到新数据后调用 notifyChange 即可。因为数据和 UI 已经绑定了，所以调用后相应的控件会自动更新 UI。

public class SchoolViewModel extends BaseObservable {

    private static final String TAG = "SchoolViewModel";
    public School mSchool;
    private ActivityMvvmDemoBinding mBinding;
    private SchoolModelDao mSchoolDao;

    public SchoolViewModel(ActivityMvvmDemoBinding demoBinding) {
        this.mBinding = demoBinding;
        // 把自己和 binding 绑定，实现双向绑定
        mBinding.setViewModel(this);
        this.mSchoolDao = new SchoolModelDao();
        init();
    }

    // 初始化数据展示
    public void init() {
        mSchool = new School(5, "aa", "aaa", 300);
    }

    public void onItemClick(View view) {
        mSchoolDao.getSchoolById(new Random().nextInt(10), new Callback<School, String>() {

            @Override
            public void onSuccess(School school) {
                Log.e(TAG, "获取新school 成功：" + school.toString());
                updateData(school);
            }
            @Override
            public void onFail(String s) {
            }
        });
    }
    private void updateData(School school) {
        mSchool = school;
        notifyChange();
    }
}

优点

提高可维护性。解决了 MVP 大量的手动 View 和 Model 同步的问题，提供双向绑定机制。提高了代码的可维护性。

简化测试。因为同步逻辑是交由 Binder 做的，View 跟着 Model 同时变更，所以只需要保证 Model 的正确性，View 就正确。大大减少了对 View 同步更新的测试。

缺点

过于简单的图形界面不适用，或说牛刀杀鸡。

对于大型的图形应用程序，视图状态较多，ViewModel 的构建和维护的成本都会比较高。

数据绑定的声明是指令式地写在 View 的模版当中的，这些内容是没办法去打断点 debug 的。

代码下载

本文相关 demo 源码可见：AndroidArchitDemo
